[iOS] AVAssetWriter로 비디오 저장

회사에서 움직임 감지 기능구현을 하면서 두 가지 기능이 필요했다.

1. 영상 녹화/ 저장
2. 움직임 감지

일단 영상 녹화/저장은 참고해볼 자료가 많아서 리서치 하는데 오래 걸리진 않았지만..
움직임 감지기능과 영상을 녹화,저장을 동시에 하는 구현을 하면서 겪었던 산전수전을 기록하고자 한다.


---

삽질시작

빨리 끝낼 수 있는것 부터 손보려고 했고,
영상 녹화/ 저장 으로 가장 많이 나왔던 키워드는 AVCaptureMovieFileOutput, PHPhotoLibrary 였다.
이전 Camera설정 - AVCaptureSession 에서 블로깅했듯, 어렵지 않게 영상 녹화/ 저장 부분을 구현할 수 있었다.

그런 다음 움직임 감지를 하기 위해 제가 여러가지 리서치를 해보며 추려낸 키워드는 AVCaptureVideoDataOutput 였다.



아 그럼 CameraSession에 addOutput으로
AVCaptureMovieFileOutput, AVCaptureVideoDataOutput 추가 하면 되겠군!!

.
.
.

응 안돼~


이상하게도 MovieFileOutput을 사용해 영상녹화를 할때 VideoDataOutput에서 받아야할 데이터들이 뚝 끊겨 작동을 하지 않았고
여러가지 검색을 해보면서 많은 시도들을 해봤다.
(captureSession multiple output, addOutput movieFileOutput videoDataOutput 등등..)


검색: AVCaptureMovieFileOutput, AVCaptureVideoDataOutput 두개 사용 가능?


지금에서야 다시 검색해서 보면 답변 첫줄에 쓸 수 없다고 나와있는데,
MovieFileOutput으로 녹화를 구현해놨기 때문에 놓고 싶지 않았던것 같다..

그리고 영상 녹화를 하려면 MovieFileOutput으로만 해야하는 줄 알았다.


---

AVAssetWriter

그럼 다시 돌아가서 AVCaptureVideoDataOutput 를 사용해서 영상 저장을 할 수 있을까? 라는 의문점에 찾아보니 있었다!


you can use AVCaptureVideoDataOutput and analyse or modify on the data,
then use AVAsseWriter to write the frames to a file.

AVCaptureVideoDataOutput에서 받아오는 data를 이용해 AVAssetWriter로 `파일`에 저장하믄 돼!

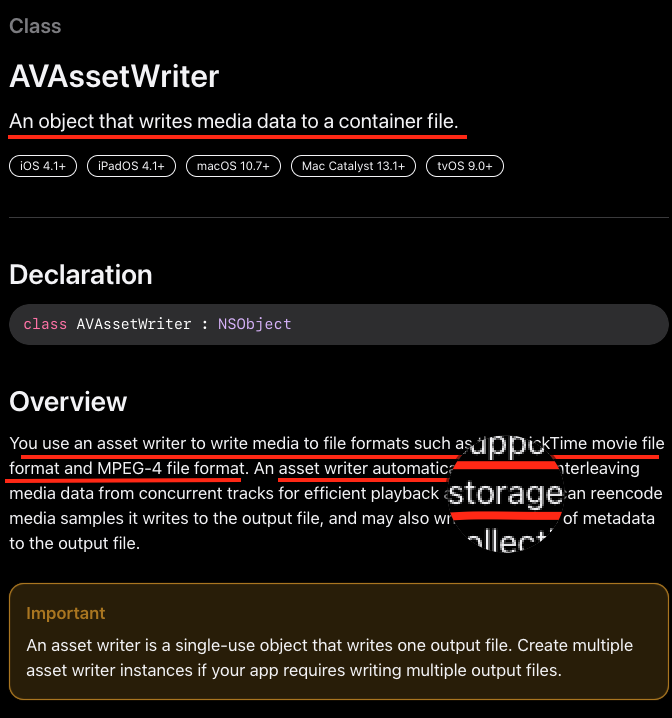

바로 파봤다. 도와줘요 공식문서~~

뭔말인지 모르겠서~~


사실 AVAssetWriter에 대한 정보는 많이 없다.. ㅠ

조금 정리를 해보자면 답변에서 처럼 media data를 가지고 파일에 저장하고 QuickTime 동영상 파일 형식 및 MPEG-4 파일 형식과 같은 파일로 저장 한다.



---

Usage


(들어가기전)
AVCaptureVideoDataOutput class를 까보면 아래의 프로토콜과 메서드가 있다.

AVCaptureVideoDataOutputSampleBufferDelegate

captureOutput(output:, didOutput:, connection:)

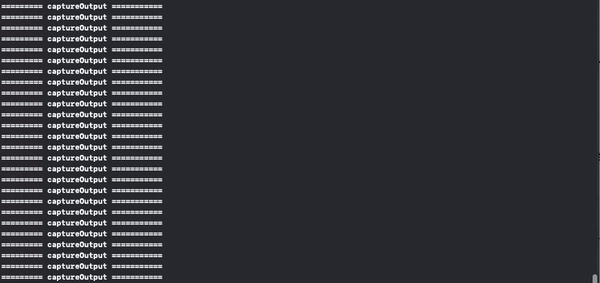

AVCaptureVideoDataOutputSampleBufferDelegate를 채택후 captureOutput 메서드에서 print를 찍어보면,

위 처럼 뭔가 와다다다다 호출되는걸 볼 수 있는데
didOutput에 sampleBuffer가 위에서 계속 언급했던 data로 이해하면 될것 같다.



즉, captureOutput에서 약 0.1초마다 카메라에 입력되는 data들을 assetWriter를 이용해 저장한다는 뜻


data를 받아오고 AVAssetWriter로 `파일`에 저장 하는 방법으로, 큰 흐름을 적어보자면 아래와 같다.
(Camera설정 - AVCaptureSession 적용되어 있는걸로 가정)


1. 녹화상태 설정 & CaptureSession 추가설정
2. (녹화시작) 저장 파일설정 (경로, 유형)
3. (녹화중) 데이터 수집
4. (녹화종료) 수집된 데이터, 설정해둔 파일경로에 저장

---

0.  녹화상태  설정 & CaptureSession 추가설정



• 녹화상태

`대기`, `녹화시작`, `녹화중`, `녹화종료` 상태 를 통해 assetWriter의 역할을 나누어야 하므로,
CaptureStatus 라는 열거형을 하나 만들자.

private enum CaptureStatus {
        case idle, start, capturing, end
}


기본값은 .idle 로 설정 (대기중)

import AVFoundation


class SomeViewController {
    private enum CaptureStatus {
        case idle, start, capturing, end
    }

    private var captureStatus: CaptureStatus = .idle

    // viewDidLoad()
    // ...

}



• CaptureSession 추가 설정

기존 CaptureSession에 아래와 같이 추가해준다.

private func setupCaptureSession() {
        let session = AVCaptureSession()
        guard let videoDevice = getAccessibleCameraInput(),
              let audioDevice = AVCaptureDevice.default(for: .audio),
              let videoInput = try? AVCaptureDeviceInput(device: videoDevice),
              let audioInput = try? AVCaptureDeviceInput(device: audioDevice),
              session.canAddInput(videoInput), session.canAddInput(audioInput)
        else {
            print("카메라 또는 오디오를 찾을 수 없음.")
            listener?.request(.camNotFoundError)
            return
        }

        // 1. 추가 - video, audio output
        let videoOutput = AVCaptureVideoDataOutput()
        let audioOutput = AVCaptureAudioDataOutput()
        guard session.canAddOutput(videoOutput), session.canAddOutput(audioOutput) else {
            print("output을 찾을 수 없음")
            return
        }
        // 2. 추가 - SerialQueue
        let queue = DispatchQueue(label: "recordingQueue", qos: .userInteractive)
        videoOutput.setSampleBufferDelegate(self, queue: queue)
        audioOutput.setSampleBufferDelegate(self, queue: queue)

        session.beginConfiguration() // 세션구성 시작

        // 3. session에 추가
        session.addInput(videoInput)
        session.addInput(audioInput)
        session.addOutput(videoOutput)
        session.addOutput(audioOutput)

        session.commitConfiguration()

        previewView?.videoPreviewLayer.session = session
        videoDataOutput = videoOutput
        audioDataOutput = audioOutput
        captureSession = session

        DispatchQueue.global(qos: .default).async {
            session.startRunning()
        }
    }


1. AVCaptureVideoDataOutput과 AVCaptureAudioDataOutput 인스턴스를 만들어 준다.
2. 추후 AVCaptureVideoDataOutputSampleBufferDelegate의 captureOutput에서 sampleBuffer값을 가져올건데 SerialQueue를 통해 받아오도록 queue를 설정해준다.
3. captureSession에 addOutput을 이용해 1번에서 설정한 output들을 추가 해 준다.


---

1. (녹화시작) 저장 파일 설정 (경로, 유형)

녹화가 시작될때 FileManager를 이용해서 파일 경로를 설정해준다.


import AVFoundation


class SomeViewController {

   // enum CaptureStatus ...

    private var captureStatus: CaptureStatus = .idle
    private var assetWriter: AVAssetWriter?
    private var assetWriterVideoInput: AVAssetWriterInput?
    private let fileManager = FileManager.default
    private var fileURL: URL?
    private var fileName: String = ""

    // viewDidLoad()
    // ...

}

extension SomeViewController: AVCaptureVideoDataOutputSampleBufferDelegate {

    func captureOutput(_ output: AVCaptureOutput, didOutput sampleBuffer: CMSampleBuffer, from connection: AVCaptureConnection) {

        switch captureStatus {
        case .start:

          // 1 저장파일 설정
          let documentDirectory = fileManager.urls(for: .documentDirectory, in: .userDomainMask).first!
          fileName = "파일이름.mp4"
          fileURL = documentDirectory.appendingPathComponent(fileName)

          // 2. assetWriter로 파일경로, 파일타입 설정
          do {
              assetWriter = try AVAssetWriter(outputURL: fileURL!, fileType: .mp4)
          } catch {
              print("Error creating asset writer: \(error.localizedDescription)")
              return
          }

          // 3. 영상 화질 설정
          let videoSettings: [String: Any] = [
              AVVideoCodecKey: AVVideoCodecType.h264,
              AVVideoWidthKey: 320,
              AVVideoHeightKey: 240
          ]

          // 4. 미디어타입, 영상화질 input설정
          assetWriterVideoInput = AVAssetWriterInput(
              mediaType: .video,
              outputSettings: videoSettings
          )
          assetWriterVideoInput?.expectsMediaDataInRealTime = true
          assetWriter?.add(assetWriterVideoInput!)

          // 5. write 시작
          assetWriter?.startWriting()
          assetWriter?.startSession(atSourceTime: CMSampleBufferGetPresentationTimeStamp(sampleBuffer))

          // 6. captureStatus 변경
          captureStatus = .capturing
        }

    }
}

---

2. (녹화중) 데이터 수집

녹화중일 때, captureOutput 메서드의 파라미터 'output'에서 출력되는 data를 assetWriterIntput에 append 한다.
- sampleBuffer를 계속해서 append 해줌

import AVFoundation


class SomeViewController {

    private var assetWriter: AVAssetWriter?
    private var assetWriterVideoInput: AVAssetWriterInput?
    private let fileManager = FileManager.default
    private var fileURL: URL?
    private var fileName: String = ""

    // viewDidLoad()
    // ...

}

extension SomeViewController: AVCaptureVideoDataOutputSampleBufferDelegate {

    func captureOutput(_ output: AVCaptureOutput, didOutput sampleBuffer: CMSampleBuffer, from connection: AVCaptureConnection) {

       // (녹화시작시)
       // ...

       // (녹화중)
       case .capturing:

       // 1. 비디오 data만 assetWriter에 추가할 경우
       if output == videoDataOutput, assetWriterVideoInput?.isReadyForMoreMediaData == true {
                assetWriterVideoInput?.append(sampleBuffer)
            }

    }

}


비디오를 저장할때 대부분 오디오도 같이 저장하니깐
오디오 data를 저장할땐 AVCaptureAudioDataOutputSampleBufferDelegate 를 채택 해 준다.

import AVFoundation


class SomeViewController {

    private var assetWriter: AVAssetWriter?
    private var assetWriterVideoInput: AVAssetWriterInput?
    private var assetWriterAudioInput: AVAssetWriterInput? // 추가
    private let fileManager = FileManager.default
    private var fileURL: URL?
    private var fileName: String = ""

    // viewDidLoad()
    // ...

}

extension SomeViewController: AVCaptureVideoDataOutputSampleBufferDelegate, AVCaptureAudioDataOutputSampleBufferDelegate {
    func captureOutput(_ output: AVCaptureOutput, didOutput sampleBuffer: CMSampleBuffer, from connection: AVCaptureConnection) {

       // (녹화시작시)
       // ...

       // (녹화중)
         case .capturing:
         // 1. 비디오 data를 assetWriter에 추가할 경우
         if output == videoDataOutput, assetWriterVideoInput?.isReadyForMoreMediaData == true {
                  assetWriterVideoInput?.append(sampleBuffer)
              }

         // 2. 오디오 data를 assetWriter에 추가할 경우
         if output == audioDataOutput, assetWriterAudioInput?.isReadyForMoreMediaData == true {
                  assetWriterAudioInput?.append(sampleBuffer)
              }

      }
}

---

3. (녹화종료) 수집된 데이터를 파일 경로에 저장

마지막으로 녹화종료가 될때 assetWriter를 종료시켜준다.


import AVFoundation

class SomeViewController {

    // viewDidLoad()
    // ...

}

extension SomeViewController: AVCaptureVideoDataOutputSampleBufferDelegate, AVCaptureAudioDataOutputSampleBufferDelegate {
    func captureOutput(_ output: AVCaptureOutput, didOutput sampleBuffer: CMSampleBuffer, from connection: AVCaptureConnection) {

       // (녹화시작시)
       // ...

       // (녹화중)
       // ...

       // (녹화종료시)
       case .end:
         // 1. video, audio write 작업 종료
         assetWriterVideoInput?.markAsFinished()
         assetWriterAudioInput?.markAsFinished()
         assetWriter?.finishWriting {
             // writing 끝나고 작업할게 있으면 여기 추가.
         }
         // 2. assetWriter 초기화
         assetWriter = nil
         assetWriterVideoInput = nil
         assetWriterAudioInput = nil

         // 3. captureStatus 초기화
         captureStatus = .idle
      }
}


코드가 상태별로 지정해줘야해서 따라하기 어려울 수 있지만, 아래 '참고' 했던 github링크를 남겨놓겠다.
삽질도 많이 했지만, Rx도 적용해보고 기능 처음부터 배포까지 할 수 있었던 좋은 경험이었던것 같다.
조만간 리팩토링하면서 문서화도 해봐야겠다.


---

느낀점

기능 구현함에 있어서 여러 가능성을 열어두자 최대한 시도는 많이 해보되, 안된다 싶으면 다른방안을 찾아 빠르게 적용해보는게 오히려 시간을 단축하는것 같다.
이번 구현을 통해서 stackOverflow도 좋지만, 위와 같이 큰 흐름을 읽어야하는 경우에는 github예시 코드들을 참고하는게 더 많은 도움이 되었던것 같다.


다음 블로깅 때는 FileManager에 대해 작성 해봐야겠다.


---
