지난시간에 이어 네트워크 OSI 7계층을 마저 정리해 보려고 합니다!!

전기신호(물리계층) - 0과 1로 이루어진 데이터, 스위치(데이터링크계층) - 라우터(네트워크 계층) 순까지 통신이 되는걸 알아봤는데요.

이어서 전송계층 부터 정리해보겠습니다.

4. Transport Layer- 전송 계층



• 대부분 TCP 프로토콜을 이용하며, 포트(Port)를 열어 응용프로그램들이 송수신 할 수 있게 해주는 역할.
• Port 번호로 통신
• 통신 단위: 세그먼트(Segment)
• 프로토콜: TCP/UDP
• 장비: L4 스위치



TCP 프로토콜 (Transmission Control Protocol)

  • 패킷 손실, 중복, 순서 바뀜이 없도록 신뢰적인 전송 보장
  • 송신하기전 데이터를 여러개의 패킷으로 나눠 도착지로 전송 → 도착지에서 나누어진 패킷 재조립
  • 데이터 전송단위: 세그먼트
  • UDP에 비해 속도 ↓



UDP 프로토콜 (User Datagram Protocol)

  • 패킷을 나누지 않으며 순서 상관없이 데이터를 보냄 → 도착지에서 에러처리 등 똥치워야 함
  • 데이터 전송단위: 블록형태 다이어그램
  • 속도는 확실히 빠름



포트(Port)

기기에 있는 여러 응용프로그램들을 구분하기 위해 필요한 번호.




전송 계층 흐름

도착지 IP에 잘 도착했다고 가정할게요.
해당 IP의 컴퓨터는 아래 두개의 응용프로그램을 실행하고 있는데요.
'네입어'에 데이터를 전달하는거면 헤더에 Port: 8000을,
'캌아오'에 데이터를 전달하는거면 헤더에 Port: 9000을 붙여서 전송 합니다.
사실 Port 번호는 생략되어 있을뿐 데이터 전송측에서 이미 알고 있어요. ex) 네이버의 Port = 80



데이터 보내는 컴퓨터 데이터 받는 컴퓨터
↓  Port: 8000 data Port: 8000 data  ↑
↓  192.168.11.2 Port: 8000 data 192.168.11.2 Port: 8000 data  ↑
↓  1111 0001 ~~~~ 0000  1111 0001 ~~~~ 0000 ↑
     전기신호      전기신호



5. Session Layer - 세션 계층



• 기기간 네트워크 연결을 관리하고 지속하는 역할 (사용자가 브라우저를 열어 서버에 접속하고 종료할때 까지의 시점)
• TCP/IP 세션 생성, 삭제
• 통신 단위: 메시지(Message)
• 프로토콜: SSH, NetBIOS



SSH

  • 원격 컴퓨터에 안전하게 액세스 하기 위한 프로토콜
  • 모든 데이터는 암호화
  • 트래픽은 압축되어 더 빠른 전송



NetBIOS

  • 근거리 통신망 내에서 통신 할 수 있게 해주는 프로토콜

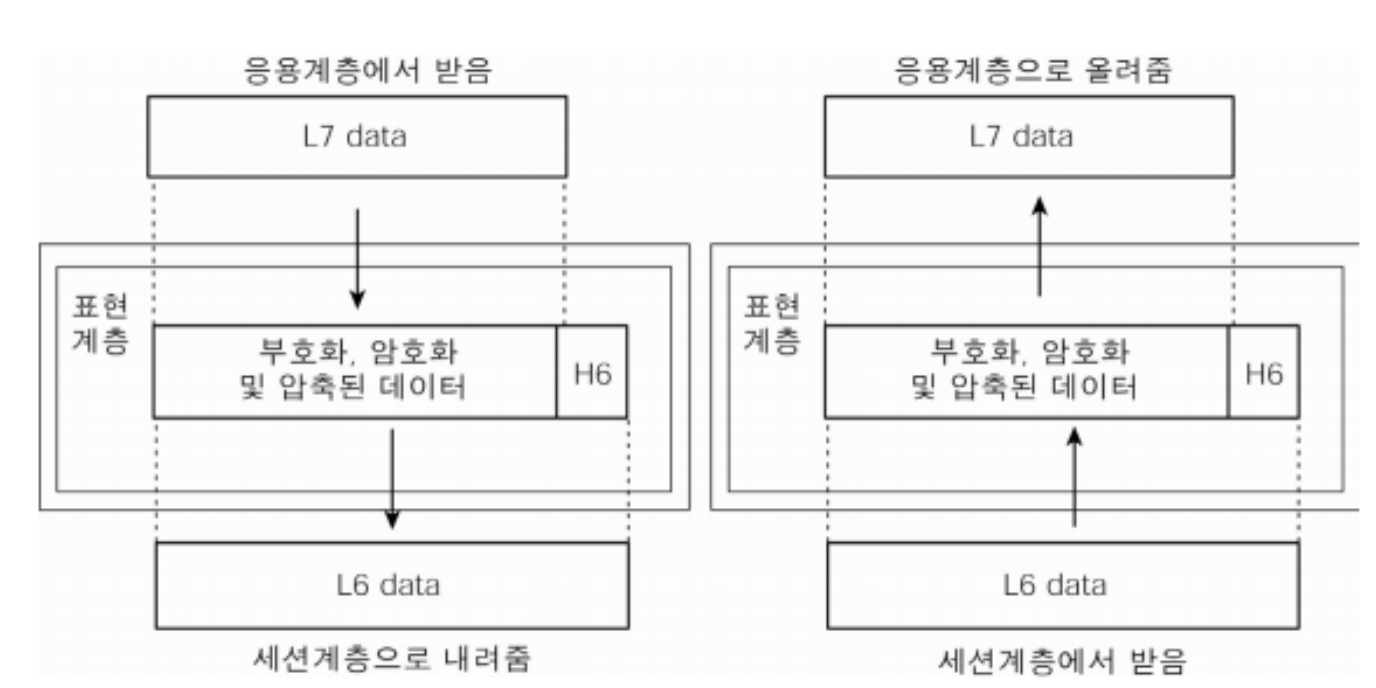

6.  Presentation Layer - 표현 계층



• 데이터를 안전하게 전송하기 위해 데이터 암호화, 복호화 하는 역할. (데이터 변환 작업)
• 통신 단위: 메시지(Message)
• 프로토콜: JPEG - 이미지 표준 규격
                  MPEG - 멀티미디어(비디오, 오디오) 표준 규격
                  jpg, txt, gif ...


응용계층(Application Layer)에서 전달 또는 전송하는 데이터를 압축 및 암호화

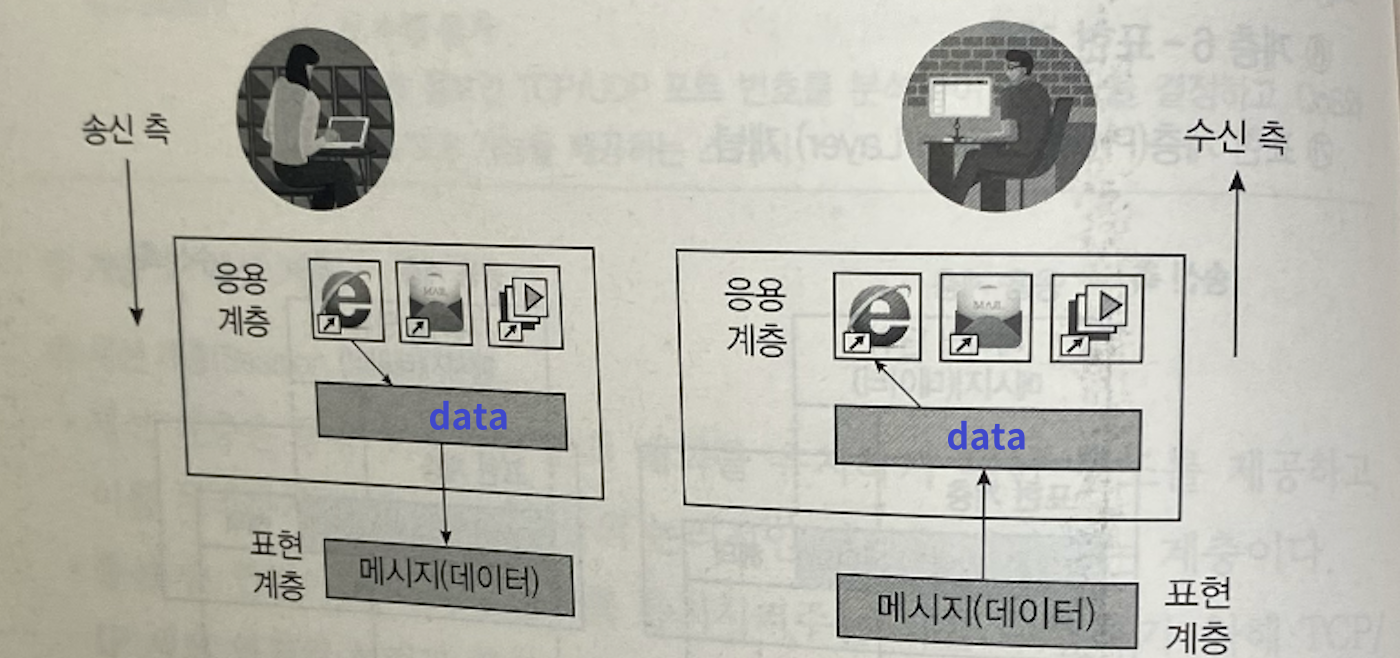

7.  Application Layer - 응용 계층



• 사용자에게 보이는 부분으로 직접 상호작용하며, 대표적으로 크롬(Chrome), 사파리(Safari) 등이 있음.
• User Interface를 제공하는 계층
• 통신 단위: 메시지(Message)
• 프로토콜: HTTP, FTP, SMTP, Telnet 등

출처: 수.제.비 정보처리기사



HTTP (*HyperText Transfter Protocol)

  • 텍스트 기반의 통신규약으로 인터넷에서 데이터를 주고 받을 수 있는 프로토콜
    • 현재는 이미지, 비디오, 오디오 등 모든 형식의 데이터 전송 가능
  *HyperText: 전자 기기에서 볼 수 있는 텍스트 (데이터)




FTP (File Transfer Protocol)

  • TCP/IP 프로토콜을 가지고 서버와 클라이언트 사이의 파일을 전송하기 위한 프로토콜



Telnet

  • 인터넷이나 로컬 영역에서 네트워크 연결에 사용되는 네트워크 프로토콜

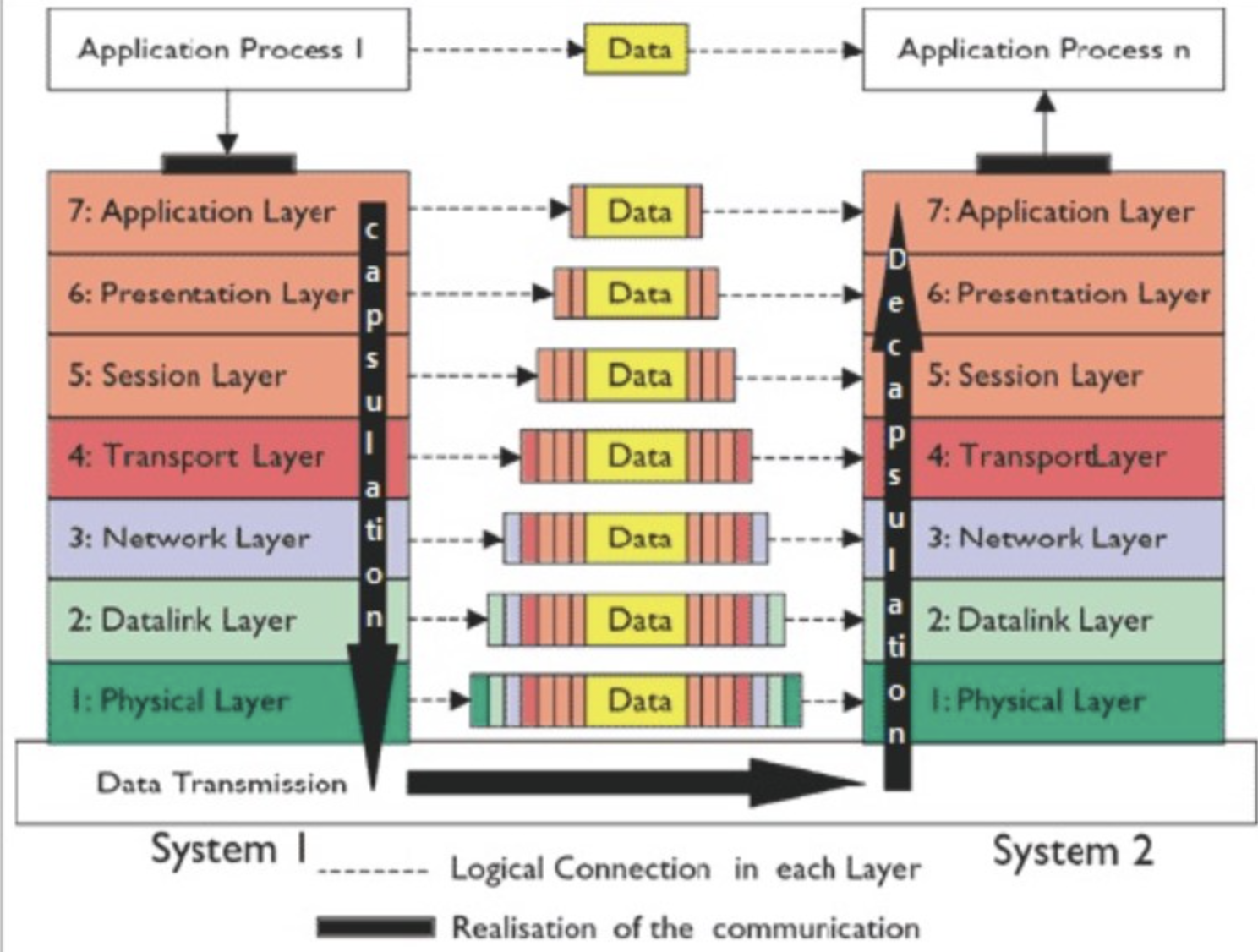

통신 플로우

출처: ssafy-tech-concert

  1. 발신하는 측에서 data를 전달할때 응용계층 ~ 물리계층 까지 각 계층마다 헤더를 붙여 캡슐화
  2. 수신하는 측 역순으로 물리계층 ~ 응용계층 까지 헤더를 떼어내어 디캡슐레이션 진행
  3. 최종 목적지인 수신측 응용계층에 데이터 전달.



참고
